DIAGNOSTIC GÉORADAR · AFRIQUE

Voir sous la surface avant que l'infrastructure ne cède.

GeoradarTech ausculte routes, voies ferrées, pistes d'aéroport, réseaux enterrés et ouvrages en béton par géoradar (GPR) et méthodes non destructives. Des données géoréférencées, prêtes pour vos décisions de maintenance.

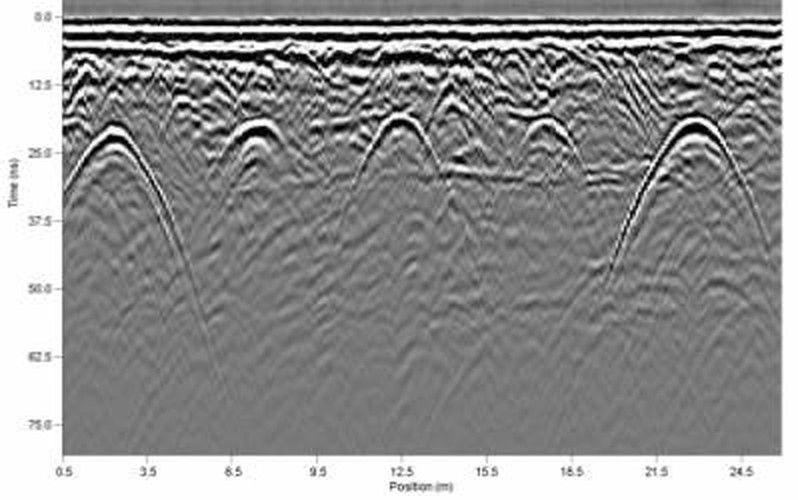

Radargramme : profil géoradar montrant plusieurs hyperboles de diffraction, qui correspondent à des objets enterrés
Exemple de radargramme : chaque arc correspond à un objet enterré.
Non destructif
Pas de carotte ni de tranchée pour cartographier la structure.
Sans interruption du trafic
Acquisition à vitesse de circulation sur les linéaires routiers.
Géoréférencé
Chaque anomalie est positionnée en coordonnées réelles.
Intégrable CIM/BIM
Des livrables qui s'insèrent dans vos modèles et vos outils SIG.
PRESTATIONS

Cinq domaines d'auscultation, une même méthode.

01

Routes

Épaisseurs de chaussée, interfaces entre couches, vides, zones potentiellement humides et décollements, sur de longs linéaires.

En savoir plus →
02

Voies ferrées

État du ballast et de la plateforme, avec des rapports d'indicateurs standardisés pour les gestionnaires de réseau.

En savoir plus →
03

Pistes d'aéroport

Structure des chaussées aéronautiques et cartographie des défauts internes, avec des indicateurs adaptés au cadre OACI.

En savoir plus →
04

Réseaux enterrés

Localisation des canalisations et câbles pour sécuriser les travaux de tiers et remettre à jour des plans de réseaux obsolètes.

En savoir plus →
05

Béton et ouvrages d'art

Armatures, épaisseurs, vides et délaminations dans les dalles, piles et structures, y compris en zones difficiles d'accès.

En savoir plus →

Un autre besoin ?

Décrivez-nous votre ouvrage ou votre réseau : nous vous disons si le géoradar est la bonne méthode.

Nous écrire
INDICATEURS

Des résultats que vos équipes peuvent prioriser.

Les mêmes cinq indicateurs pour les routes et les pistes d'aéroport, établis à partir des données radar. Pas seulement des radargrammes : des cartes d'aide à la priorisation des interventions.

01
Interfaces de structure
Épaisseur et continuité des couches de chaussée.
02
Vides et lacunes
Cavités et défauts de compactage sous la surface.
03
Zones potentiellement humides
Anomalies radar pouvant correspondre à des variations d'humidité, à confirmer selon le contexte.
04
Réseaux enterrés
Position des conduites et câbles dans l'emprise.
05
Indicateur de priorisation
Aide à classer les tronçons à inspecter en priorité, selon une méthode décrite dans le rapport.
MÉTHODE

De la mesure au modèle exploitable.

01

Acquisition

Mesure sur le terrain avec le radar adapté à l'ouvrage : véhicule, chariot ou appareil portatif.

02

Traitement

Nettoyage des signaux, calibration et détection assistée des anomalies, vérifiée par un spécialiste.

03

Interprétation

Lecture par un géophysicien et contrôle qualité systématique des résultats.

04

Géoréférencement

Chaque pointé est replacé en coordonnées réelles, exploitable sur plan ou en SIG.

05

Livraison CIM/BIM

Cartes, rapports d'indicateurs et modèles intégrables dans vos outils existants.

SUR LE TERRAIN

Du capteur au bureau d'études.

Vidéos de démonstration des fabricants, présentées à titre d'illustration. Nos propres images de terrain seront publiées après nos premières campagnes.

Voir la vidéo sur YouTube Montage du Raptor sur véhicule
Auscultation routière mobile · Raptor 3D
Vidéo ImpulseRadar sur YouTube, propriété de son auteur
Voir la vidéo sur YouTube Scan d'une dalle précontrainte avec le GP8100
Béton et ouvrages d'art · Proceq GP8100
Vidéo AJ Workspace sur YouTube, propriété de son auteur
Voir la vidéo sur YouTube Cartographie de réseaux enterrés avec le GS8000 Pro
Réseaux enterrés · Proceq GS8000 Pro
Vidéo ORSCO sur YouTube, propriété de son auteur
